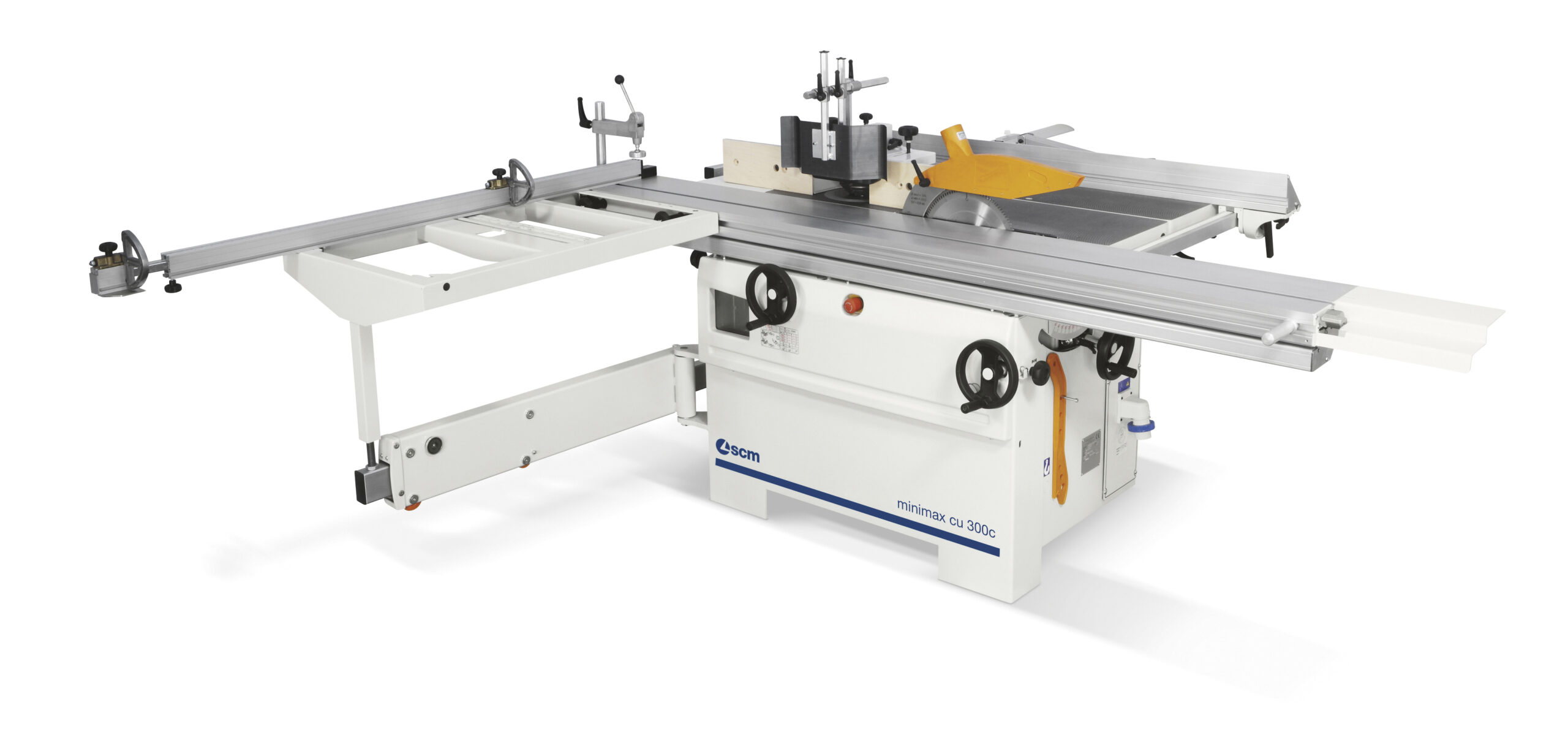

Combinata Universale Scm Minimax cu 300c

CARATTERISTICHE ESCLUSIVE:

	Prestazioni senza limiti Un taglio sorprendente sia del legno massiccio di elevato spessore sia di pannelli anche nobilitati, con il nuovo gruppo sega con lama di diametro massimo 315 mm che garantisce un’altezza di taglio di 100 mm con incisore montato.
	Professionale e di notevole robustezza Il gruppo ha una colonna di grandi dimensioni interamente in ghisa ed è dotato di una tazza, sempre in ghisa, che preserva le componenti meccaniche interne alla macchina da trucioli e polveri. Lavorazioni di precisione ed in tutta sicurezza con la guida toupie registrabile con regolazione micrometrica, completa di pressatori verticali e orizzontali
	Risultato ottimale Una piallatura ottimale, con un albero di 72 mm di diametro con 3 coltelli HSS nella versione standard e, a richiesta, con l’albero “Tersa” con coltelli a serraggio rapido e registrazione automatica. Per una finitura impeccabile, la pressione dei rulli di trascinamento allo spessore può essere regolata in funzione del tipo di legno da lavorare. Il rullo di traino in entrata ha un profilo a dentatura elicoidale che garantisce un avanzamento deciso e costante del pezzo mentre quello in uscita in acciaio sabbiato mantiene perfetta la finitura post-lavorazione.
	Massima accessibilità La lavorazione allo spessore è più agevole: nelle combinate universali durante il passaggio dalla lavorazione a filo a quella a spessore i piani a filo si aprono verso l’interno della macchina, con un angolo di 90° ed in modo simultaneo. È possibile passare allo spessore pezzi di altezza massima di 230 mm. Il nuovo design del convoglia-trucioli, a protezione dell’albero pialla, è stato appositamente studiato per aumentare ulteriormente la sicurezza e l’efficienza del sistema stesso.



DATI TECNICI:

Larghezza utile di lavoro (pialla a spessore)	mm 300
Lunghezza totale dei piani a filo	mm 1510
Diametro max. lama sega con incisore montato	mm 315
Sporgenza max. lama dal piano a 90°/45°	mm 100/78
Larghezza di taglio alla guida parallela	mm 800
Lunghezza utile dell’albero toupie	mm 100
Diametro max. dell’utensile a profilare	mm 210
Velocità di rotazione albero toupie (a 50 Hz)	giri/min          1700/4000/7000/9000
Potenza motori trifase a partire da	kW/Hz            5 (6) / 50 (60)



DOTAZIONI STANDARD

•   App Ottimizzatore/Sequenziatore di taglio per Tablet: SCM Thundercut
    Applicazione scaricabile da App Store o Play Store su dispositivi Tablet compatibili
    dotati di sistema operativo iPadOS o Android.

    Attivabile tramite il QR code fornito con la macchina.

    La App permette di:
    * gestire il proprio parco macchine e il magazzino materiali e pannelli.
    * creare e modificare progetti, importare progetti dai principali software di disegno
      per arredamento (formato file “cpout”), importare liste di taglio.
    * ottimizzare liste di taglio, scegliendo tra una o più proposte del software di
      ottimizzazione integrato nella App.
    * settare correttamente la macchina per ogni taglio da effettuare, grazie alla
      grafica semplice ed intuitiva del sequenziatore 3D che guida l’operatore ad ogni
      passaggio.
    * stampare etichette con codice a barre per identificare le varie parti, grazie al
       collegamento Bluetooth con stampanti per etichette compatibili.

  Carro scorrevole in alluminio anodizzato (dimensioni 270 x 124 x 1600 mm) con sistema di scorrimento su guide in acciaio temprate ad elevata precisione

  Telaio di squadro (dimensioni 960 x 600 mm) completo di:
  – guida telescopica con 2 battute reversibili
  – braccio stringi-pezzo
  – bandiera di sostegno telescopica

  Gruppo sega per lama da 315 mm di diametro massimo con incisore (opzionale) montato (lama non inclusa)

  Apertura di entrambi i piani a filo simultanea, a 90°, verso l’interno della macchina

  Guida toupie registrabile con regolazione micrometrica completa di pressatori verticali ed orizzontali

  Guida integrata, per il taglio parallelo e la piallatura a filo

  Predisposizione per cavatrice

  Convoglia-trucioli dal nuovo design a protezione dell’albero pialla, per una maggiore sicurezza



minimax cu 300c versione CE  Combinata universale conforme alle normative europee, completa di: – motore autofrenante per gruppo toupie – protezione all’albero toupie per sagomare – protezione albero pialla a ponte



VOLTAGGIO 230 EU



Frequenza 50 hz



Versione con corsa massima a squadrare 2250 mm



Gruppo incisore con rinvio a cinghia completo di lama La registrazione si effettua dall’esterno della macchina senza l’ausilio di chiavi. Caratteristiche tecniche della lama incisore: – diametro esterno 80 mm – diametro interno 20 mm – Z 12 – velocità di rotazione 7700 giri/min



Gruppo guide professionali composte da: – guida sega con bloccaggio rapido e regolazione micrometrica – guida pialla con regolazione 90° ÷ 45° in continuo



Albero pialla “Tersa” Ø 72 mm con 3 coltelli a serraggio rapido



Bocca di aspirazione sotto il piano



3 motori monofase 2,2kW (3hp) 50 Hz





Albero toupie 30 mm



Serraggio con vite in testa ad albero
