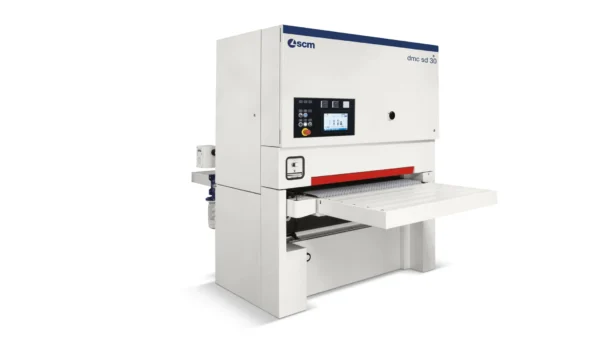

Calibratrice Levigatrice Automatica Scm dmc sd 30

Calibratrice Levigatrice Automatica Scm dmc sd 30



Ideale per il laboratorio artigiano e la piccola impresa è in grado di soddisfare esigenze di calibratura e levigatura di  legno massiccio e di levigatura di pannelli impiallacciati.
Nei modelli da 1.100 mm di larghezza di lavoro, la disponibilità del tampone sezionato elettronico garantisce l’applicazione in levigatura anche di panneli impiallacciati tamburati.



CARATTERISTICHE PRINCIPALI

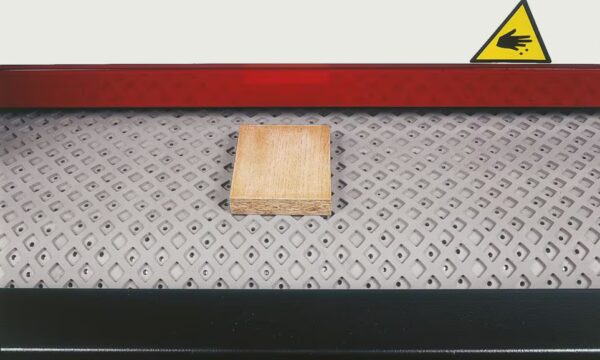

	TAPPETO A ROMBI: NESSUNO SCIVOLAMENTO DEI PEZZI
	RULLINO BIELLATO ANTIRITORNO: MASSIMA SICUREZZA PER OPERATORE E MACCHINA



DATI TECNICI                                                                                                                                                                                 Versione 110

Larghezza utile di lavoro	mm	1.100
Spessori min/max lavorabili	mm	4-170
Larghezza dei nastri abrasivi	mm	1.115
Sviluppo dei nastri abrasivi	mm	1.900
Potenza del motore principale	KW (HP)	11 (15)
Potenza del motore avanzamento	KW (HP)	0,3/0,55 (0,4/0,7)
Velocità d’avanzamento	m/min	4,5/9



CARATTERISTICHE GENERALI:

Basamento e piano di lavoro

* struttura in acciaio con armadio elettrico posto sul fronte macchina

* introduzione nastri abrasivi dal lato sinistro della macchina

* regolazione motorizzata del piano di lavoro

* motore principale posto all’interno del basamento

Apparecchiature elettriche

* pulsantiera elettromeccanica posta sul fronte sinistro della macchina

* avviamento stella-triangolo automatico del motore principale

* protezioni magneto-termiche dei motori

* motori in protezione IP 54

Emergenze e sicurezze

* micro di sicurezza per sovraspessore

* freno automatico per l’arresto rapido del gruppo operatore

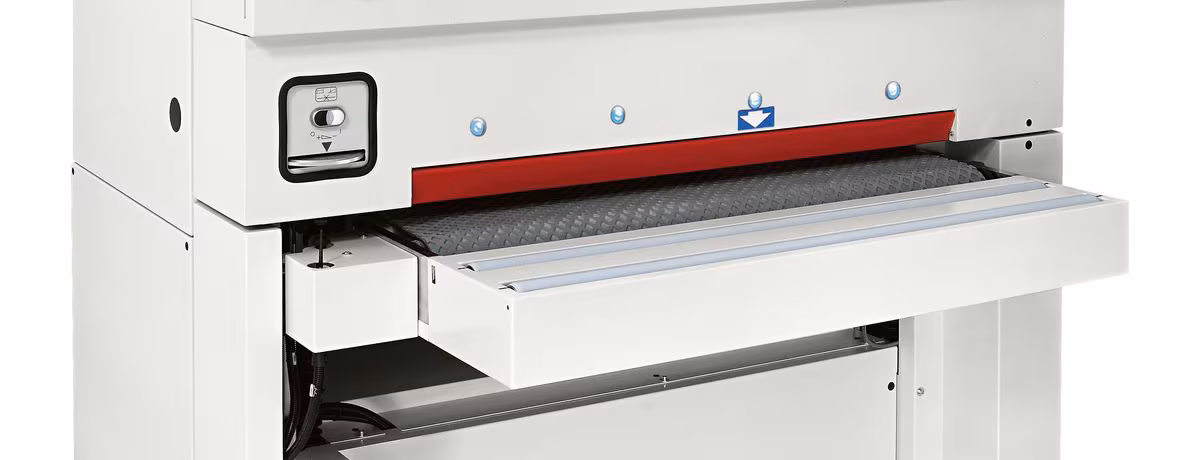

* emergenza salvamani a bandella in entrata pezzi

* interruttore di emergenza a fungo anteriore e posteriore

* interruttore generale lucchettabile

* micro di sicurezza per sovraspessore

* arresto automatico in emergenza della macchina a causa di:

•  rottura del nastro abrasivo
• nastro abrasivo non tensionato
•  fuoriuscita laterale nastro abrasivo
•  mancanza aria compressa
•   sovraccarico del motore principale

DOTAZIONI STANDARD MACCHINE BASE

• R120/85 rullo calibratore di diametro 120 mm rivestito in gomma da 85 Sh in 1° posizione
• R140/45 rullo levigatrore di diametro 140 mm rivestito in gomma da 45 Sh in 2° posizione

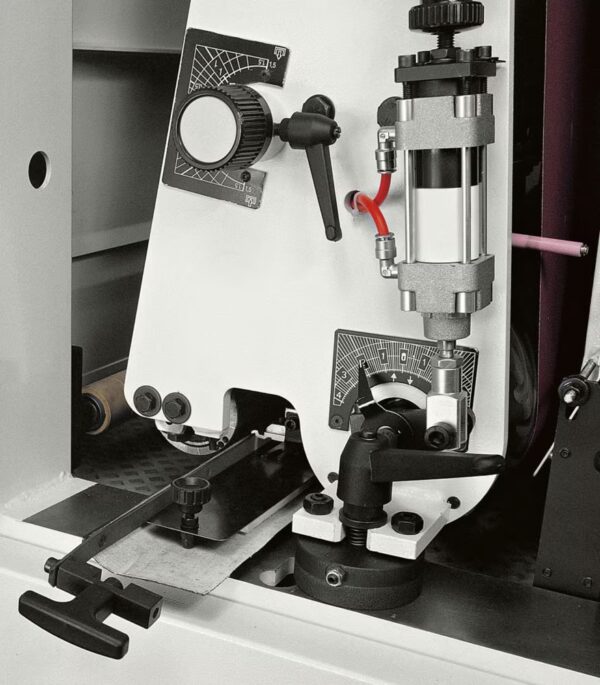

• Tampone rigido con regolazione manuale della posizione di lavoro
• Motore unico principale da 11 kW (15 Hp)
• Amperometro elettronico per la visualizzazione dell’assorbimento del motore principale
• Visualizzatore elettronico dello spessore di lavoro
• Oscillazione dei nastri abrasivi con comando elettronico
• Rulli pressori rivestiti in gomma
• Pressore a lamina d’acciaio flessibile in entrata al 1° gruppo operatore
• Tappeto trasportatore in gomma da 60 Sh
• Rulliere di supporto pezzi a due rulli in entrata ed in uscita al piano di lavoro
• Avanzamento tappeto con motoriduttore a due velocità 4,5/9 m/min

N.B. In configurazione standard la macchina è eseguita  a 400 Volt 50 Hz e necessita di alimentazione trifase + neutro + terra.

In caso la rete di alimentazione a 400 volt sia sprovvista di fase neutro , occorre selezionare il trasformatore monofase previsto a listino.

Il medesimo trasformatore va selezionato anche in caso di alimentazione macchina con voltaggi maggiori di 400 Volt indipendentemente che sia presente la fase neutro.

L’esecuzione macchina con impianto elettrico a 220 o 230 Volts ( 50 o 60 Hz) è prevista a listino con un costo supplementare.

Esecuzione a norme di sicurezza europea C.E.

dmc sd 30 composizione RCS 110 Con 1° gruppo “R” a rullo e 2° gruppo combinato “CS” a rullo/tampone

Voltaggio 400 EU

Frequenza 50 Hz

Versione “B” per RCS 95 – RCS 110 completa di : on/off pneumatico del rullo sul 1° gruppo “R” on/off pneumatico del rullo sul 2° gruppo “CS” “MESAR” tampone elastico sezionato on/off pneumatico del tampone controllo elettronico “Logic 50 K” posizionatore elettronico dello spessore di lavoro Tutti i tamponi elastici ed elettronici sono inoltre completi in dotazione standard di N.2 inserti di contatto di tipo: 1) inserto di contatto semirigido piatto realizzato con una lamina flessibile in acciaio di spessore 0,6 mm + feltro D=0,68 e tela grafitata estraibile. E’ indicato per la levigatura di pannelli in massiccio o impiallacciati. 2) inserto di contatto semi-sandwich morbido realizzato con una lamina flessibile in acciaio di spessore 0,3 mm + gomma + feltro D=0,68 e tela grafitata estraibile. E’ indicato per la levigatura di pannelli impiallacciati e/o verniciati.

RA rullo calibratore in acciaio scanalato, 1° gruppo

R65 rullo calibratore rivestito in gomma da 65 Sh, 2° gruppo

Soffiatore oscillante temporizzato sul 2° gruppo L’intervento temporizzato è attivato direttamente dal pezzo in lavorazione

Motore principale da 11 kW (15 Hp) a due velocità

Dispositivo automatico centratura tappeto

Rulliera a 5 rulli folli in ingressi e in uscita per pezzi lunghi

Control panel da 10” con integrazione software “eye-S” Per macchine dotate di tampone sezionato elastico o sezionato elettronico Monitor touchscreen 10’’   Caratteristiche di gestione macchina: gestione dei gruppi operatori principali; gestione totale di un tampone sezionato elettronico, con attivazione, esclusione e selezione del tampone in configurazione “intero”. Pre-selezione ed attivazione della funzione di + o – settori a destra o a sinistra del pannello; gestione degli on/off dei gruppi operatori; gestione dell’avanzamento tramite inverter; gestione dello spessore di lavoro; accensione automatica ed in sequenza dei motori principali; controllo e gestione della velocità del nastro abrasivo regolata da inverter; attivazione e controllo della temporizzazione dei soffiatori pulizia nastri e dei soffiatori rotativi in uscita; gestione della macchina o in manuale o in semiautomatico o con programmi di lavoro configurabili dall’utente. Possibilità di salvare 999 programmi; report di operatività macchina (ore di lavoro/ore di accensione); gestione degli allarmi di avaria macchina; lingue disponibili IT, EN, FR, ES, DE.
