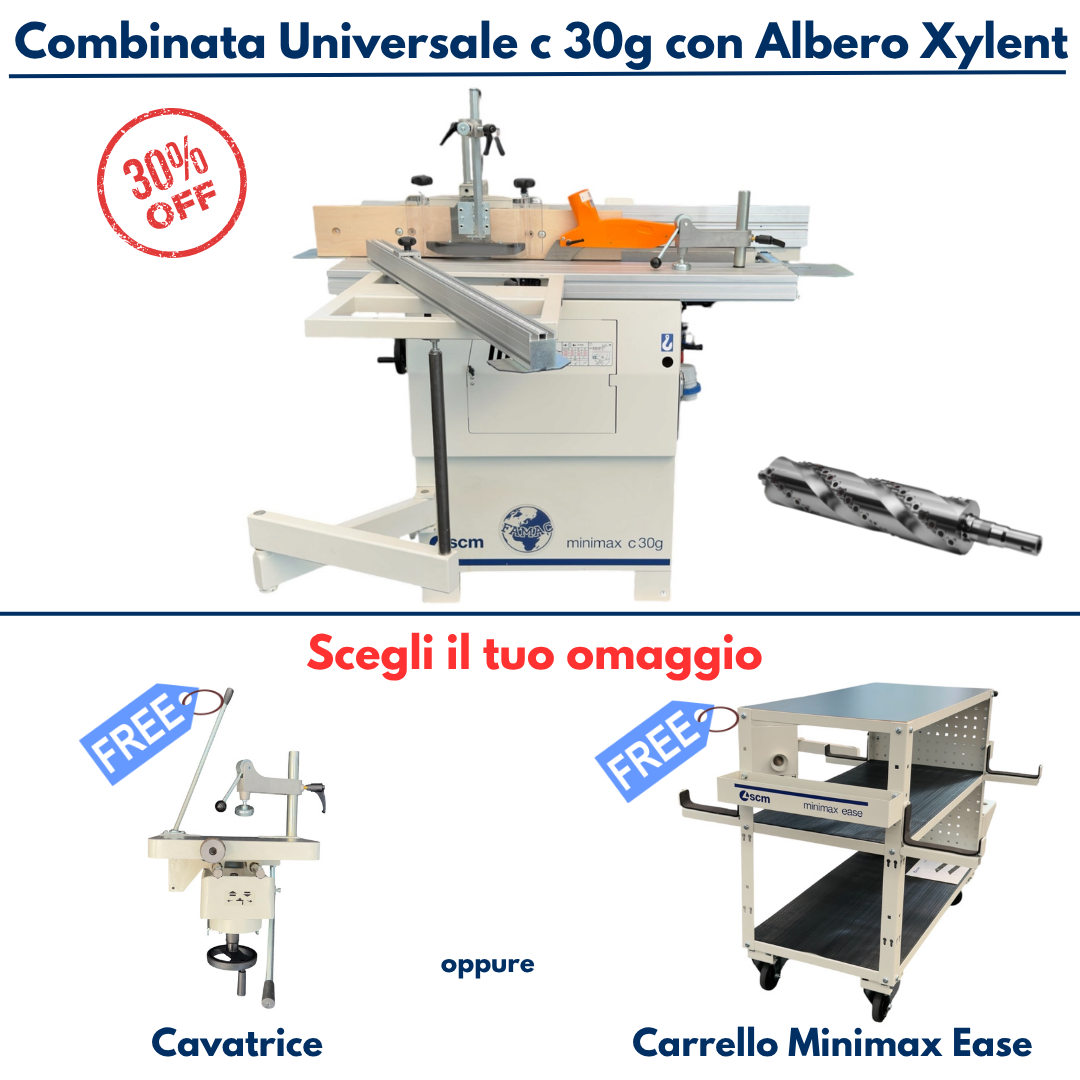

Combinata Scm Minimax c 30g Con Telaio di Squadro Albero Xylent


Combinata Scm Minimax c 30g Con Telaio di Squadro Albero Xylent



Motore monofase su seghe a nastro e combinate scm

CARATTERISTICHE ESCLUSIVE

CARRO SEGA: ALTA PRECISIONE DI TAGLIO
GRUPPO TOUPIE: MASSIMA FLESSIBILITA’ D’IMPIEGO
PRATICITA’ ED ERGONOMIA
DATI TECNICI c 30g
Pialla:
Larghezza utile di lavoro mm 300
Diametro albero (mm)/n. coltelli standard 62/2
Dimensione coltelli pialla standard mm 300 x 25 x 3
Asportazione max. alla pialla mm 3
Lunghezza totale dei piani filo mm 1200
Dimensioni piano spessore mm 300 x 450
Velocità d’avanzamento allo spessore m/min 6
Altezza min. ÷ max. di lavoro allo spessore mm 3 ÷ 200
Sega circolare:
Dimensioni piano sega-toupie in ghisa mm 1024 x 224
Inclinazione lama 90° ÷ 45°
Max. diametro lama sega mm 250
Sporgenza max. lama sega dal piano a 90°/45° mm 75/60
Massima capacità a squadrare mm 1200
Larghezza di taglio guida parallela mm 540
Toupie:
Lunghezza utile dell’albero toupie mm 75
Velocità rotazione albero toupie (a 50 Hz) giri/min 5000/7500
Diametro massimo dell’utensile a profilare mm 160
Ø max. utensile rientrante sotto il piano a 90° mm 145
Altre caratteristiche tecniche:
Motori trifase S6 1,8kW (2,5hp) 50Hz – 2,2kW (3hp) 60Hz
Cappe di aspirazione diametro mm 120
Albero toupie disponibile nei seguenti diametri: 30 mm, 1 1/4″

DOTAZIONI STANDARD

  • Carro scorrevole in alluminio anodizzato (dimensioni 1140 x 201 mm) con scorrimento a filo lama
  • Guida toupie registrabile
  • Predisposizione per cavatrice
Minimax c 30g versione CE
• Voltaggio 230 EU
• Frequenza 50 hz

Combinata universale conforme alle normative europee e completa di:

Sistema con freno elettronico per l’arresto del gruppo toupie

– Protezione all’albero toupie per sagomare

– Protezione albero pialla a ponte

Cavatrice Completa di cappa di aspirazione diam. 120 mm e mandrino da 16 mm
Dimensioni del piano di lavoro 380 x 207  mm
Corsa verticale 75  mm
Corsa trasversale 120 mm
Corsa longitudinale 85 mm
Mandrino autocentrante 0-16 mm (Wescott) per albero Ø 62 mm
Telaio di squadro

Completo di:

– Guida di squadro con 1 battuta

– Braccio stringi-pezzo

– Supporto

N.B. Con il telaio di squadro non viene più fornito il pianetto con guida altrimenti in dotazione standard





“Xylent” albero pialla a spirale a 3 serie di coltelli completo di:

– n° 48 coltelli 15x15x2,5mm a 4 taglienti con viti autobloccanti e autocentranti

– n° 1 chiave dinamometrica per il corretto e sicuro bloccaggio taglienti

– n° 2 inserti per la chiave dinamometrica







Ruote per spostamento macchina
• 3 motori monofase 1,8kW (2,5hp) 50Hz – 1,8kW (2,5hp) 60Hz S1
• Zoccoli
