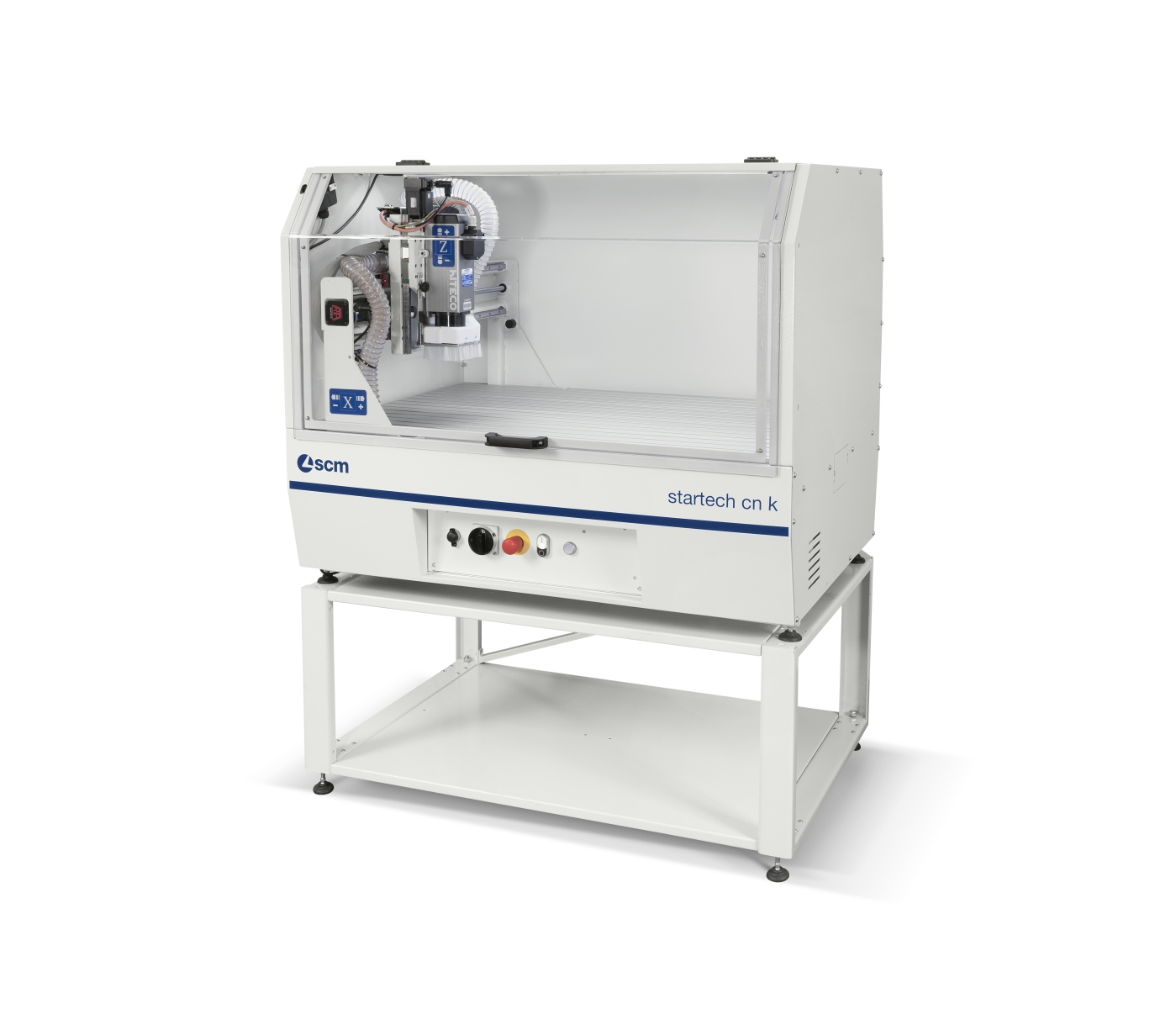

Centro di Lavoro compatto a 3 Assi Scm
STARTECH CN K
CARATTERISTICHE ESCLUSIVE:
|
|
MASSIMA SICUREZZA CON LA CABINA INTEGRALE CHE ASSICURA PROTEZIONE ALL’OPERATORE E MANTIENE PULITO L’AMBIENTE DI LAVORO |
|
|
UNICA NELLA SUA CATEGORIA GRAZIE AL POTENTE ELETTROMANDRINO DA 2,4 kW CON ATTACCO R R25 GENERALMENTE IN USO SU MACCHINE DI FASCIA SUPERIORE |
|
|

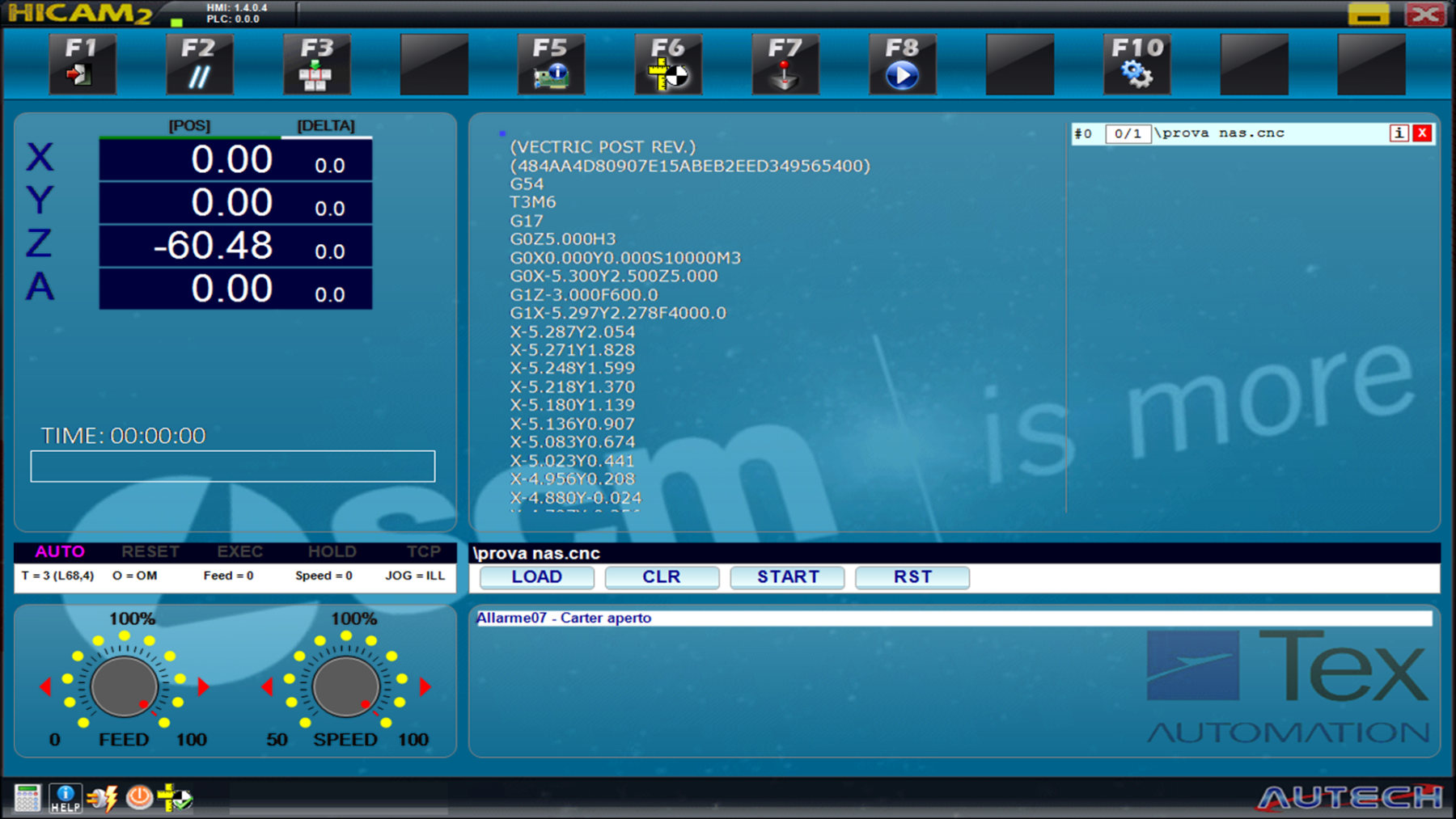

FACILE PROGRAMMAZIONE CON L’INTERFACCIA UOMO-MACCHINA VIRTUALE OPEN IN GRADO DI IMPORTARE G-CODE DA QUALSIASI TIPO DI SOFTWARE CAD/CAM (VERIFICARE CON IL FORNITORE DEL SW CHE IL CAD/CAM PRODUCA UN G-CODE LEGGIBILE DALL’INTERFACCIA |
DATI TECNICI:
| PIANO DI LAVORO | ||
| Dimensioni piano di lavoro | mm | 1170×760 |
| Dimensioni scanalature a T | mm | 13,5×7 apertura 8,5 per passaggio vite o dado M8 |
| ASSI | ||
| Corse Utili X-Y-Z | mm | 915-610-176 (36-24-6,9 inch) |
| Passaggio Pezzo Z | mm | 160 (6,3 inch) |
| Velocità massima asse X-Y-Z | m/min | 5-5-2,5 |
| Distanza minima ghiera mandrino dal piano | mm | 10 |
| Precisione di posizionamento assi | mm | ±0,05 |
| ELETTROMANDRINO | ||
| Potenza Elettromandrino Hiteco | kW | 2,4 S6 a 300Hz |
| Velocità massima di rotazione | rpm | 24000 |
| Attacco utensili | R25 | |
| UTENSILI | ||
| Diametro massimo cordolo utensile | mm | 16 |
| Diametro massimo utensile | mm | 60 |
| INSTALLAZIONE | ||
| Alimentazione | V (Hz) | 230 (50/60) Monofase |
| Corrente nominale | A | 16 |
| Consumo aria aspirata | m3/h | 115 |
| Velocità aspirazione | m/s | 20 |
| Diametro bocca aspirazione | mm | 40 |
| Consumo aria compressa (solo con opzionale ventose pneumatiche) | N1/min | 120 |
| Pressione di esercizio impianto pneumatico (solo con opzionale ventose pneumatiche) | bar | 6,5 |
Dotazione Standard:
• Alimentazione 230V 50/60Hz monofase

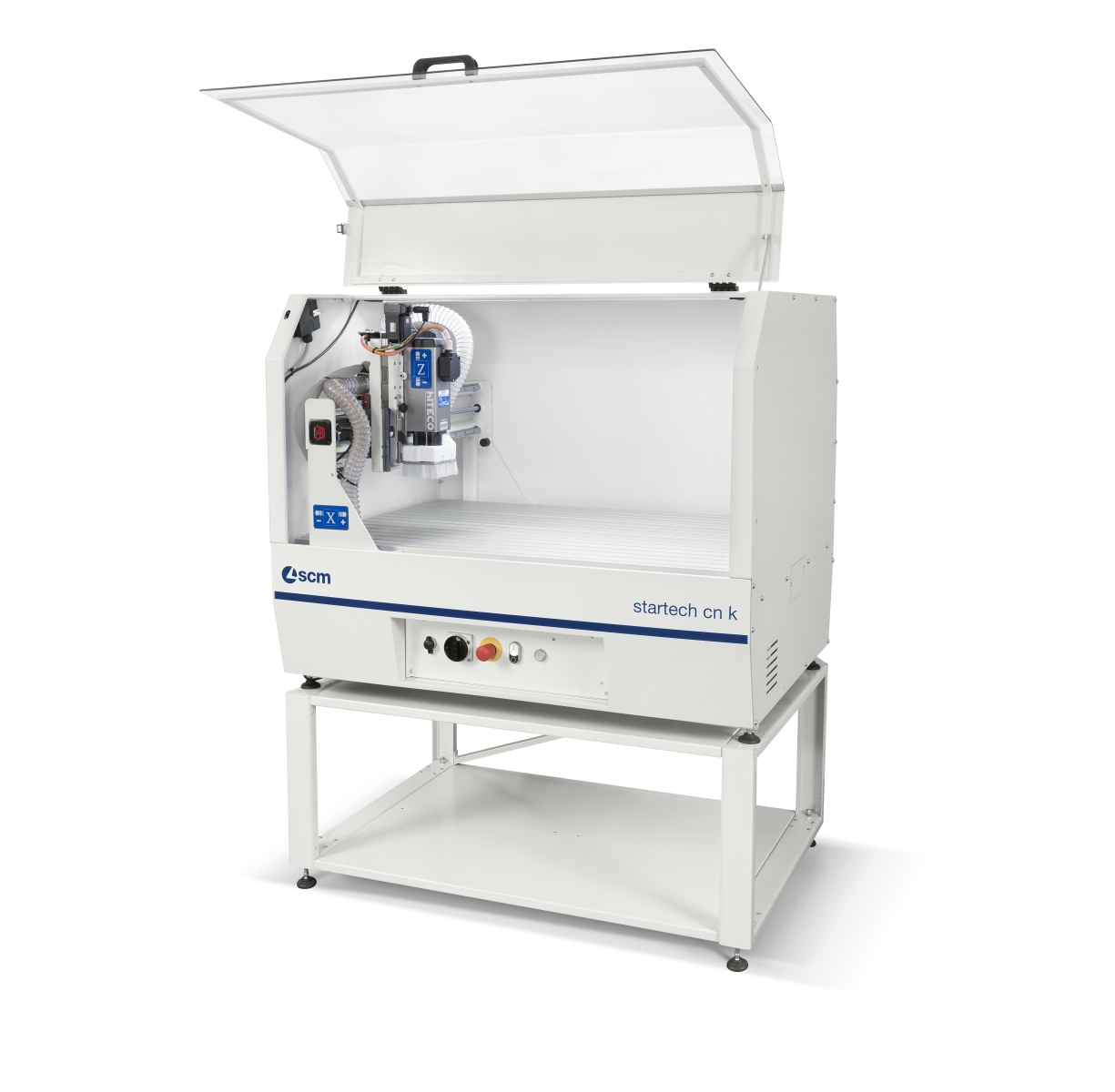

• Cabina integrale di protezione con sportello anteriore in plexiglass
• Movimentazione a controllo numerico con 3 assi interpolanti
• Porta Ethernet per collegamento PC Utente (PC non incluso)

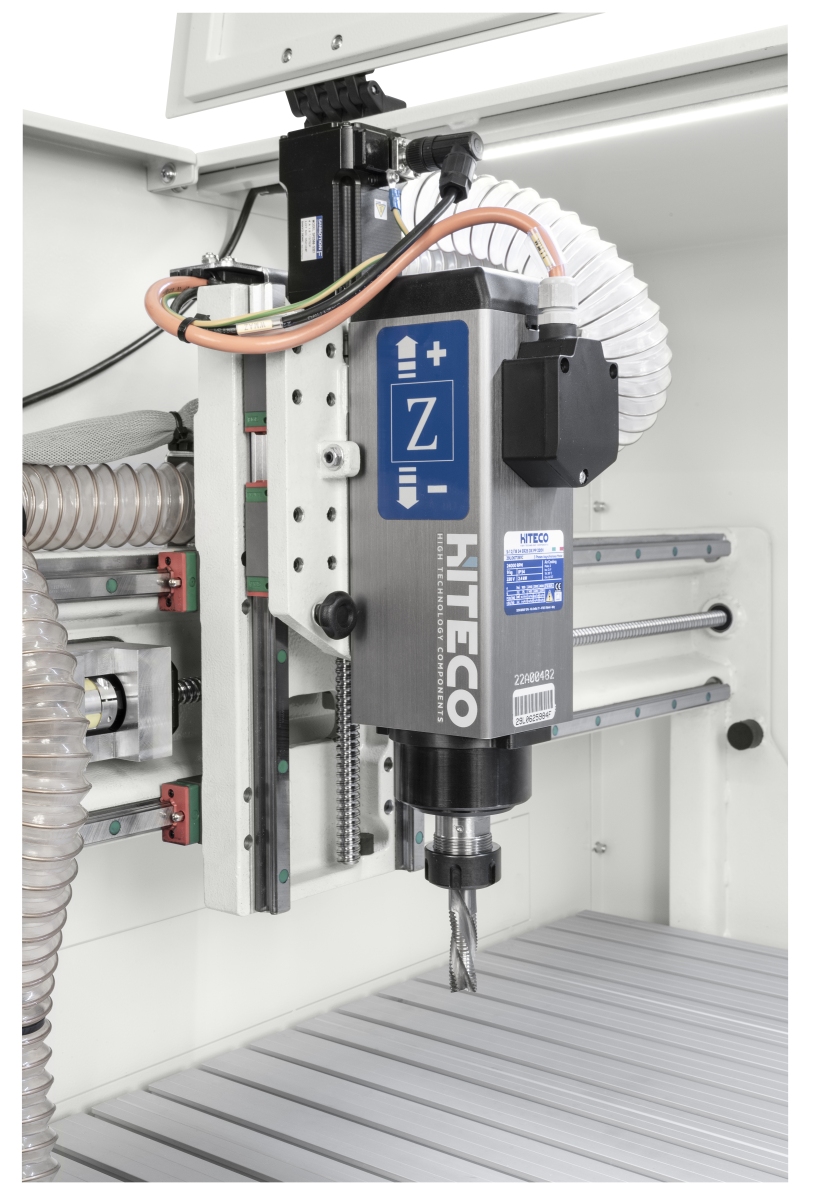

• Elettromandrino Hiteco 2,4 kW S6 (18000/24000 rpm) con attacco R25
• Piano di lavoro in alluminio con scanalature a T (passaggio vite o dado M8)
• Illuminazione interna a LED

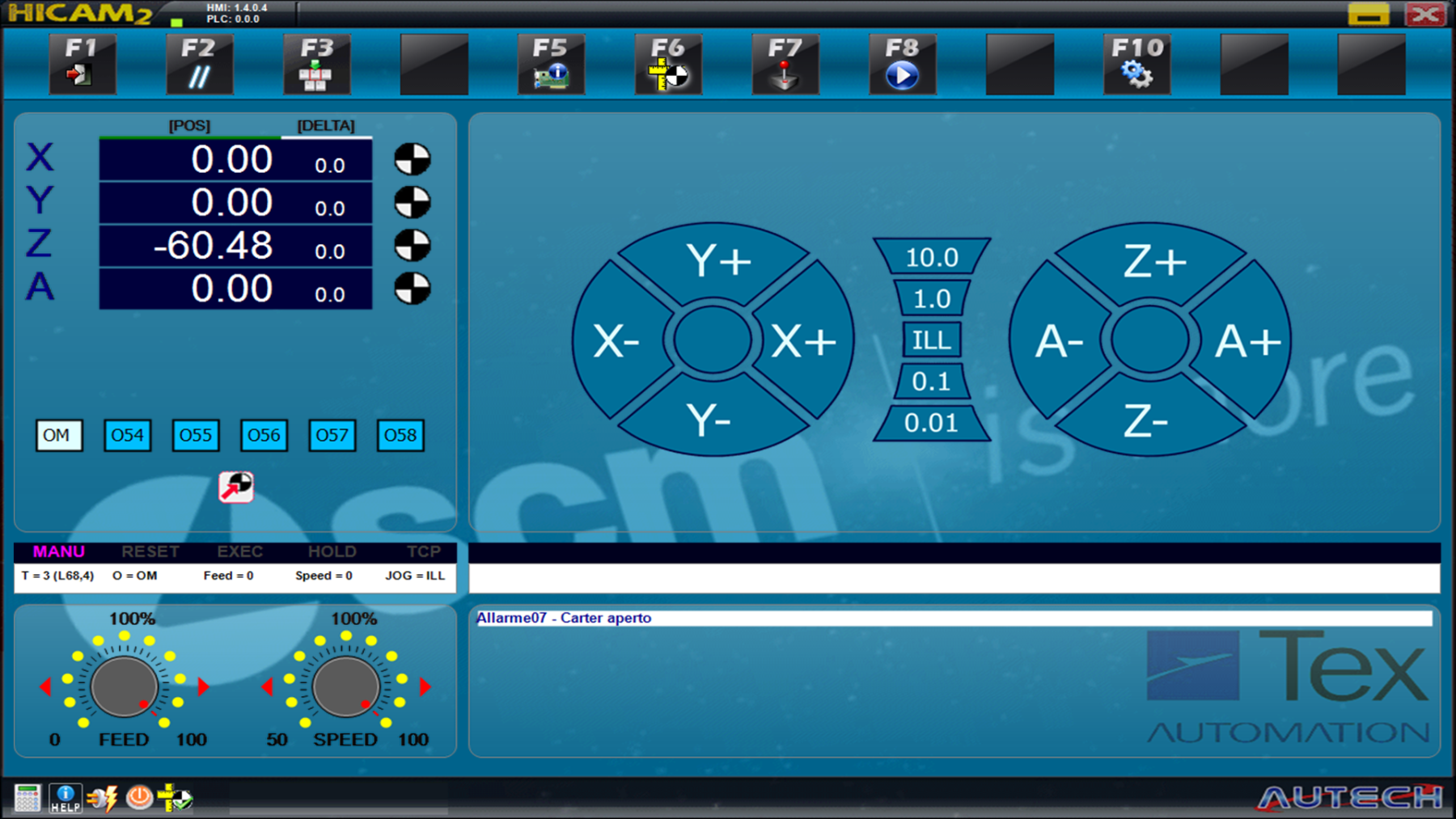

• Interfaccia uomo-macchina virtuale HICAM2
• Cabina integrale di protezione con sportello anteriore in plexiglass
• Movimentazione a controllo numerico con 3 assi interpolanti
• Porta Ethernet per collegamento PC Utente (PC non incluso)
• Elettromandrino Hiteco 2,4 kW S6 (18000/24000 rpm) con attacco R25
• Piano di lavoro in alluminio con scanalature a T (passaggio vite o dado M8)
• Illuminazione interna a LED
• Interfaccia uomo-macchina virtuale HICAM2
NORME DI SICUREZZA
La macchina nella sua composizione standard di base include già le protezioni di sicurezza a norma per i paesi ove sono richieste.
Codice Produttivo: STARTECH CN K
| Esecuzione a nome C.E. |
| Startech cn k – versione CE |
| Voltaggio 230 EU |
| Frequenza 50 Hz |
| Base di supporto macchina con ruote e piedini registrabili (altezza 500 mm) |
| Kit 5 ventose pneumatiche posizionabili sul piano di lavoro |

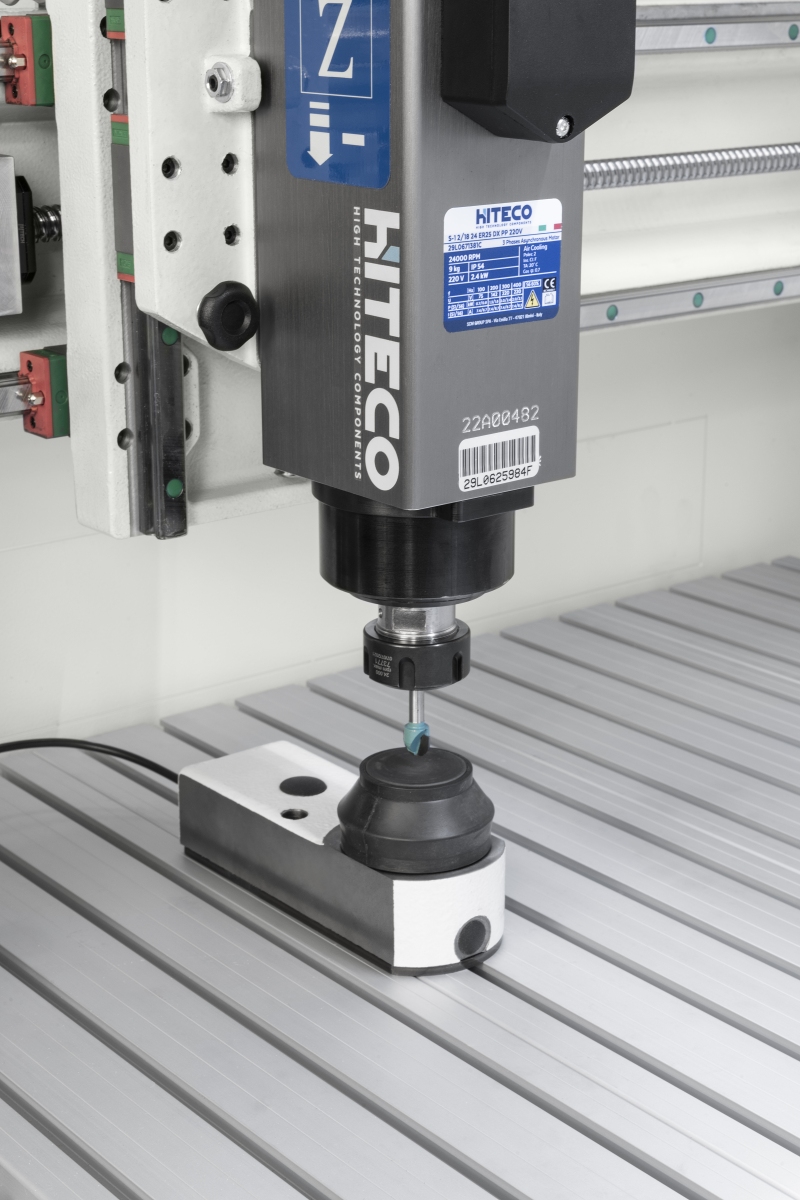

| Sensore di rilevamento altezza utensile |
