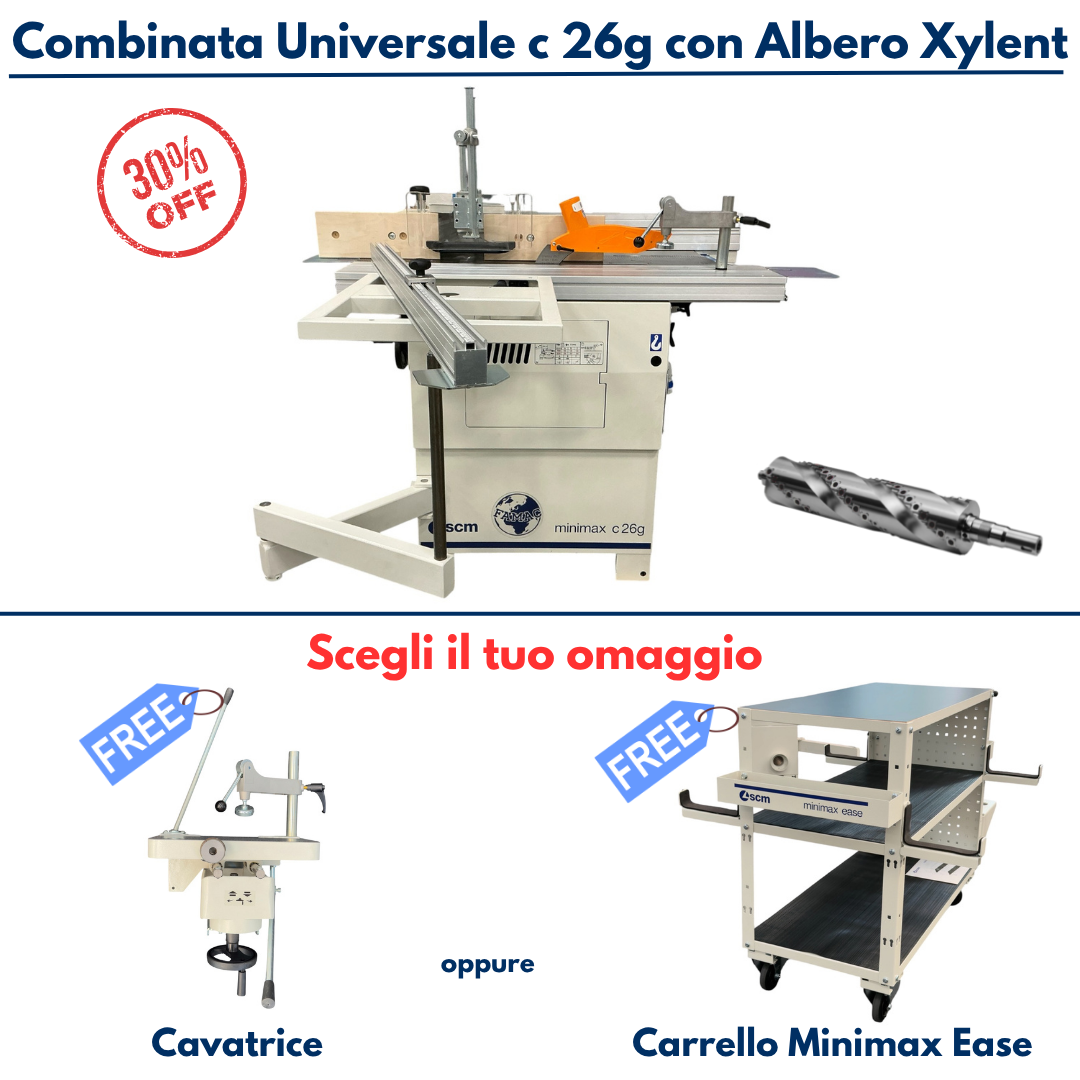

Combinata Scm Minimax c 26g Con Telaio di Squadro Albero Xylent
CARATTERISTICHE ESCLUSIVE
 |
CARRO SEGA: ALTA PRECISIONE DI TAGLIO
|
 |
GRUPPO TOUPIE: MASSIMA FLESSIBILITA’ D’IMPIEGO
|
 |
PRATICITA’ ED ERGONOMIA
|
| DATI TECNICI | c 26g |
| Pialla: | |
| Larghezza utile di lavoro | mm 260 |
| Diametro albero (mm)/n. coltelli standard | 62/2 |
| Dimensione coltelli pialla standard | mm 260 x 25 x 3 |
| Asportazione max. alla pialla | mm 3 |
| Lunghezza totale dei piani filo | mm 1040 |
| Dimensioni piano spessore | mm 260 x 450 |
| Velocità d’avanzamento allo spessore | m/min 6 |
| Altezza min. ÷ max. di lavoro allo spessore | mm 3 ÷ 200 |
| Sega circolare: | |
| Dimensioni piano sega-toupie in ghisa | mm 1024 x 224 |
| Inclinazione lama | 90° ÷ 45° |
| Max. diametro lama sega | mm 250 |
| Sporgenza max. lama sega dal piano a 90°/45° | mm 80/64 |
| Massima capacità a squadrare | mm 1200 |
| Larghezza di taglio guida parallela | mm 500 |
| Toupie: | |
| Lunghezza utile dell’albero toupie | mm 75 |
| Velocità rotazione albero toupie (a 50 Hz) | giri/min 5000/7500 |
| Diametro massimo dell’utensile a profilare | mm 160 |
| Ø Max. utensile rientrante sotto il piano a 90° | mm 145 |
| Altre caratteristiche tecniche: | |
| Cappe di aspirazione diametro | mm 120 |
| Albero toupie disponibile nei seguenti diametri: | 30 mm, 1 1/4″ |
DOTAZIONI STANDARD
- Carro scorrevole in alluminio anodizzato (dimensioni 1140 x 201 mm) con scorrimento a filo lama
- Guida toupie registrabile
- Predisposizione per cavatrice
| Minimax c 26g versione CE |  |
• Voltaggio 230 EU
• Frequenza 50 hz
Combinata universale conforme alle normative europee e completa di:
– Sistema con freno elettronico per l’arresto del gruppo toupie
– Protezione all’albero toupie per sagomare
– Protezione albero pialla a ponte
MACCHINA COMPLETA DEI SEGUENTI ACCESSORI OPZIONALI:
 |
Cavatrice Completa di cappa di aspirazione diam. 120 mm e mandrino da 16 mm |
| Dimensioni del piano di lavoro | 380 x 207 mm |
| Corsa verticale | 75 mm |
| Corsa trasversale | 120 mm |
| Corsa longitudinale | 85 mm |
| Mandrino autocentrante 0-16 mm (Wescott) per albero Ø 62 mm |  |
|
Telaio di squadro
Completo di: – Guida di squadro con 1 battuta – Braccio stringi-pezzo – Supporto N.B. Con il telaio di squadro non viene più fornito il pianetto con guida altrimenti in dotazione standard |
|
| “Xylent” albero pialla a spirale a 3 serie di coltelli completo di:
– n° 42 coltelli 15x15x2,5mm a 4 taglienti con viti autobloccanti e autocentranti – n° 1 chiave dinamometrica per il corretto e sicuro bloccaggio taglienti – n° 2 inserti per la chiave dinamometrica |
|
| Ruote per spostamento macchina |  |
• 3 motori monofase 1,8kW (2,5hp) 50Hz – 1,8kW (2,5hp) 60Hz S1
• Zoccoli
Panca Banco da falegname con Combinata parte 2/3
|
Panca Banco da falegname con Combinata parte 3/3
|
Scarica Informativa Combinate Universali Serie G
