COMPRESSORE A VITE A INIEZIONE DI OLIO ED ESSICCATORE
G4 FF
Descrizione:
I compressori della serie G4, sono compressori d’aria volumetrici rotativi con elemento vite monostadio lubrificato ad olio e raffreddato ad aria.
Sono progettati per ottenere elevati rendimenti energetici, una riduzione dei costi operativi ed una eccezionale affidabilità, per la massima riduzione dei costi d’investimento.
Al loro interno racchiudono uno stadio di compressione di ultima generazione, accoppiato direttamente con un motore elettrico TEFC ad alta efficienza, con protezione IP55, oltre ai sistemi di lubrificazione, raffreddamento e ad un nuovo sistema di regolazione.
Tutte le unità della gamma si distinguono per la completezza della fornitura e la facilità d’installazione.
I modelli G4 FF (Full Feature) sono dotati di un essiccatore d’aria che asporta l’umidità dall’aria compressa raffreddandola fin quasi al punto di congelamento e scaricando automaticamente la condensa.
I modelli G4 TM (Tank Mounted 200 lt), sono dotati di serbatoio orizzontale per l’accumulo dell’aria compressa .
Tutti i modelli della gamma G4 sono progettati per lavorare in condizioni gravose fino ad una temperatura ambientale di 46°C.
Dati tecnici G4 (FF)
Modello G4 FF – 10 400/50 TM 200
Compressore a vite lubrificato a velocità fissa.
Condizioni di riferimento:
|
Pressione aria in ingresso*
|
bar (a) |
1 |
|
Temperatura aria in ingresso
|
°C |
20 |
|
Umidità relativa aria in ingresso
|
% |
0 |
Limitazioni:
|
Pressione di esercizio massima
|
bar (g) |
9,75 |
|
Pressione di esercizio minima
|
bar (g) |
4 |
|
Temperatura ambientale massima
|
°C |
46 |
|
Temperatura ambientale minima
|
°C |
1 |
Prestazioni**
|
Pressione nominale in mandata
|
bar(g)
|
9,5 |
|
Portata ricalcolata alle condizioni di aspirazione (F.A.D.)
|
(pari a 516 l/min.) |
8,6 l/s
|
|
Potenza totale del package
|
|
5.5 kW
|
|
Potenza package a vuoto
|
|
0 kW
|
|
Portata d’aria di raffreddamento
|
|
0.12 m³/s
|
Temperatura dell’aria compressa in mandata (ambiente + …)
|
°C
|
10 |
|
Rumorosità***
|
dB(A)
|
62 |
|
Connessione aria compressa
|
G
|
1/2”
|
|
Connessione scarico automatico della condensa (OD)
|
mm
|
14 |
|
Quantità olio
|
L
|
2,5 |
|
Tensione/fasi/frequenza
|
|
400(V)/3/50Hz
|
|
Peso netto
|
Kg |
240 |
|
Dimensioni: lunghezza x larghezza x altezza (200 lt.)
|
mm |
1430x615x1300
|
Dati del motore
|
Potenza nominale motore
|
kW
|
4 |
|
Punto di rugiada in pressione
|
°C
|
+5
|
|
Tipo di essiccatore
|
|
A1
|
|
Tipo di refrigerante (quantità)
|
|
(170 grammi)
|
| * |
Sul livello del mare |
| ** |
Prestazioni della macchina misurate in conformità alla norma ISO 1217, edizione 4 del 2009, allegato E ultima revisione. |
| *** |
Livello medio di rumorosità misurato alla distanza massima di 1 m, in accordo alla ISO 2151: 2004, applicando la norma ISO 9614/2 (metodo dell’intensità sonora), con una tolleranza di 3 dB(A). |
Dati tecnici validi alle condizioni di riferimento senza opzioni installate che potrebbero influenzare le prestazioni.
Diagramma di Flusso di tutta la Gamma "G"
Diagramma di Flusso di tutta la Gamma “G”:
Il diagramma di flusso sotto riportato, riproduce il funzionamento dei sistemi dell’aria compressa, dell’olio e del refrigerante nei compressori G4 FF TM.
Pack FM: la versione base del compressore nella sua configurazione più compatta, per soddisfare tutte le esigenze
Full Features FF: dotato di un essiccatore d’aria integrato all’interno della cappotta, per garantire un ottimale essiccazione dell’aria per tutte le applicazioni.
Tank Mounted TM: il compressore è montato su un serbatoio da 200 lt per un installazione completa e pronta all’uso. La versione montata su serbatoio può essere dotata anche di essiccatore integrato (FF TM)
Semplice installazione
Le dimensioni e la rumorosità rappresentano un problema quando si tratta di installare i compressori in prossimità dei punti di utilizzo dell’aria compressa. Maggiore distanza dal punto di utilizzo significa maggiore energia dispersa nella rete di distribuzione a causa delle cadute di pressione e delle fughe d’aria.
Grazie agli ingombri ridotti, alla silenziosità e alla semplicità di installazione, i modelli della gamma G3 possono essere installati in vicinanza del punto di utilizzo, a ridosso di una parete o in un angolo per migliorare la qualità delle condizioni di lavoro e del confort ambientale.

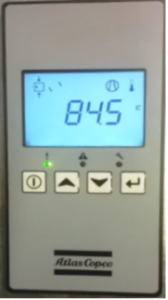

Tutte le unità della gamma G4 sono equipaggiate con un nuovo pannello elettronico che svolge le funzioni di regolazione, controllo e monitoraggio di tutte le operazioni dell’unità. Sul display, attraverso le funzioni di richiamo del menù, è possibile monitorare:
• Indicazione degli stati di funzionamento Indicatori LED: tensione inserita, richiesta di manutenzione, allarmi. Display grafico: attività del motore elettrico, messa a carico o vuoto del compressore, pressione alla mandata, temperatura dell’aria all’uscita dello stadio di compressione.
• Temperatura, lettura numerica. Temperatura dell’aria all’uscita dello stadio di compressione.
• Pressione, lettura numerica. Pressione alla mandata. Regolazione set pressione.
• Controllo del compressore. Start/Stop, Reset/Test.
• Contatore di funzionamento. Ore di funzionamento totali. Ore a carico e ore modulo
• Indicazioni di sicurezza e allarme. Alta temperatura, malfunzione sensori
• Indicazioni di arresto. Alta temperatura, sovraccarico motore elettrico, arresto di emergenza.
