Bordatrice Scm Me 40T


Bordatrice Scm Minimax Me 40T con Rettifiche, Gruppo intestatore speciale con funzione di ”Raggiatura”, Fresatore orizzontale per esecuzione di cave, Gruppo raschiabordo, Gruppo raschiacolla, Vasca colla

Condividi

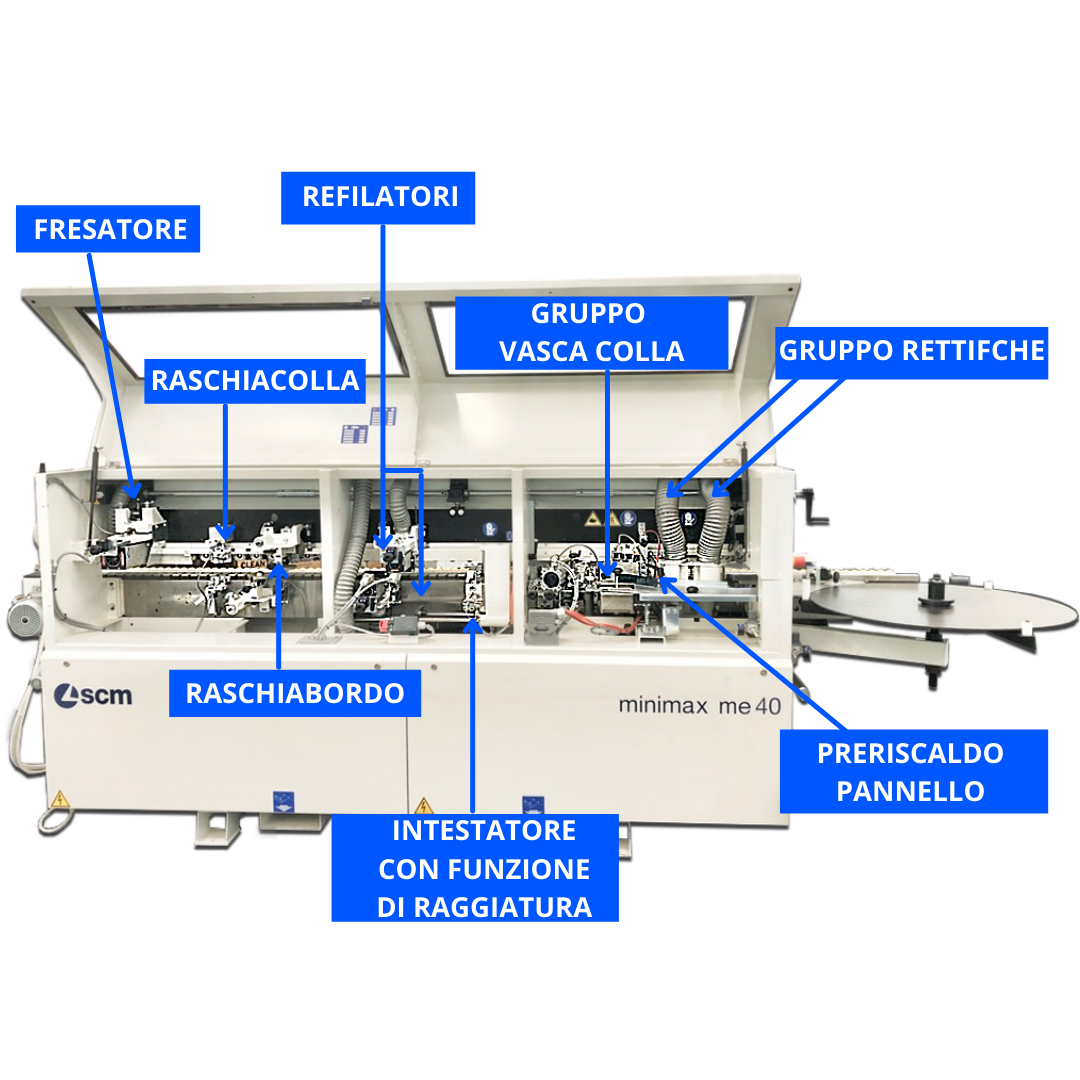

Bordatrice Scm Minimax Me 40T

CARATTERISTICHE ESCLUSIVE

PRODUTTIVITA’ AUMENTATA CON AVANZAMENTO CINGOLO A 9 M/MIN
GRUPPO INCOLLAGGIO: PRESTAZIONI SUPERIORI NELLA LAVORAZIONE DI OGNI TIPO DI BORDO
MOTORI AD ALTA FREQUENZA: TOTALE AFFIDIBILITA’ E PRECISIONE

DATI TECNICI

Me 40T
Piano di lavoro mm 3465 x 710
Altezza piano di lavoro mm 875
Spessore dei bordi in rotolo mm 0,4 ÷ 3
Spessore dei bordi in strisce mm fino a 5
Altezza pannello min. ÷ max. mm 8 ÷ 50
Lunghezza/larghezza min. pannelli con bordo in rotolo mm 190/110
Lunghezza min. pannello intestato solo anteriormente mm 120
Velocità di avanzamento m/min 9
Potenza motore trascinatore S1 kW 0,55
Pressione impianto pneumatico bar 6,5
Cappa d’aspirazione (vasca colla) diametro mm 80
N. 2 cappe d’aspirazione (gruppo refilatore) diametro mm 60
N. 2 cappe d’aspirazione (gruppo rettificatore me 40t) diam. mm 80
Temperatura di lavoro °C 20 ÷ 190
CARATTERISTICHE GENERALI
Quadro comandi in entrata per facilitare il suo utilizzo in tutte le condizioni di lavoro
Basamento realizzato in laminati d’acciaio piegati e saldati tra loro per conferire alla struttura un’alta rigidità
Pressore superiore in acciaio con 2 file sfalsate di ruote di pressione in gomma montate su cuscinetti. Carter per la protezione delle ruote da eventuali trucioli non aspirati
Sollevamento manuale del pressore con posizionamento automatico dei gruppi operatori, a seconda dello spessore del pannello
Indicatore numerico dello spessore del pannello selezionato
Trasporto pannello eseguito con cingolo composto da pattini ricoperti da gomma ad alta aderenza e catena industriale con maglie da 3/4”. Lo scorrimento dei pattini avviene su due guide di acciaio di cui una tonda e l’altra piatta, che garantiscono il trasporto lineare del pezzo e resistenza ai carichi laterali. Lubrificazione dei pattini manuale
Rulliera di supporto pannelli su tutta la lunghezza della macchina
Aspirazione dedicata dei fumi della colla
Cabina di protezione
PLC e display grafico da 4” con caratteri grandi e luminosi, selezione lingua di lavorazione, tastiera con tasti “soft touch” e led luminosi, regolazione ed indicazione della temperatura vasca colla
Impianto elettrico encoder posto sul pignone del cingolo di trasporto pannello, interruttore generale lucchettabile e relais termici, pulsante di emergenza

• Voltaggio 400 EU

• Frequenza 50 hz

Me 40T versione CE

Bordatrice automatica con vasca colla conforme alle normative europee completa di:

• Gruppo rettificatore

• Intestatore speciale con funzione di raggiatura

Equipaggiamento standard:

GRUPPO RETTIFICATORE
Composto da n. 2 utensili al diamante, diametro 80 mm, permette una finitura e linearità del pannello pregevole in pre-lavorazione. Dotato di aspirazioni separate e di un dispositivo a soffio d’aria che pulisce il pannello da polvere e trucioli residui.
Possibilità di eseguire spostamenti verticali degli utensili per poterli sfruttare anche nella loro fase finale dell’affilatura.
REGOLATORE ASPORTAZIONE PRE-RETTIFICA
Potenza motore S1 kW 2,2
Velocità di rotazione frese giri/min 7.200
N° 2 frese in diamante
Ø 80 mm H=56 Z2
Asportazione mm 0 ÷2
GRUPPO VASCA COLLA, CARICAMENTO E PRESSIONE BORDO
Vasca per colla termofusibile a riscaldamento rapido e teflonata, per un facile cambio di colla
Rullo spalmacolla con resistenza al suo interno per garantire una costante temperatura della colla
Controllo della temperatura della colla applicata integrato nel PLC
Dispositivo per il recupero automatico della colla non utilizzata
Caricatore automatico per bordi in rotoli con taglierina per bordi fino a 3 mm di spessore
Portarotolo girevole diametro 730 mm
Rulliera di pressione composta da n. 2 rulli in acciaio a conicità contrapposta
Riduzione automatica della temperatura vasca colla dopo un temporaneo inutilizzo (stand-by)
Sistema di auto-lubrificazione della vasca colla
Potenza motore S1 kW 0,25
Capacità colla Kg ~ 0,8



GRUPPO INTESTATORE SPECIALE CON FUNZIONE DI “RAGGIATURA”

Con motore ad alta frequenza per il taglio a 90° del bordo eccedente, anteriore e posteriore, smussa gli angoli del pannello bordato eseguendo un taglio raggiato.

Potenza motore kW 0,19
Lama intestatore
Ø 125 mm Z12
Velocità di rotazione lama giri/min 12.000
GRUPPO REFILATORE con motori ad alta frequenza e munito di copiatori frontali volventi, con superfici lucidate e cromate, e verticali a disco, per allineare perfettamente gli utensili al punto di lavoro.

Il gruppo è completo di frese diametro 55,3 mm combinate: una parte del tagliente è utilizzata per refilare bordi raggiati (2 mm o a richiesta 3 mm) e bordi sottili smussati. La parte diritta del tagliente viene utilizzata per la refilatura di bordi in legno fino a 5 mm di spessore.

Per passare dalla posizione bordo raggiato a bordo in legno è sufficiente spostare assialmente le frese. Lo spessore del bordo in lavorazione viene impostato tramite 2 indicatori numerici. Il gruppo dispone di aspirazioni indipendenti del truciolo residuo.

Potenza motore superiore ed inferiore S1 kW 2 x 0,35
Frese in widia
Ø 55,3 mm Z3
Velocità di rotazione frese giri/min 12.000
Copiatori verticali/orizzontali volvente/volvente
GRUPPO RASCHIABORDO

Per la finitura del bordo in PVC/ABS da 2 mm (su richiesta altri spessori).

La struttura ad alta rigidità consente una finitura ottimale senza vibrazioni.

La precisione di lavorazione è assicurata da copiatori frontali e verticali a disco, che posizionano accuratamente i coltelli rispetto al punto di taglio.

Coppia di coltelli inclusa (R= 2 mm standard; altri spessori a richiesta).

Esclusione manuale del gruppo.

GRUPPO RASCHIACOLLA
Permette di rimuovere gli eventuali eccessi di colla  nella giunzione tra pannello e bordo, migliora la pulizia del pannello
GRUPPO INCISORE PER L’ESECUZIONE DI CAVE

Per l’esecuzione di sole cave passanti sul lato superiore del pannello

Completo di:

  • esclusione manuale del gruppo
  • pomoli ed indicatori numerici per la regolazione verticale ed orizzontale della posizione della lama
  • cappa di aspirazione diametro 60 mm
  • completo di lama per l’esecuzione della cava

Dati tecnici:


Potenza motore 1,1 kw
Velocità rotazione utensile 12.000 g/min
Larghezza cave 4 mm
Profondità cava 1 ÷ 8 mm
Distanza cava dal bordo pannello: me 35 0 ÷ 20 mm
Lama 100 mm – Z4
Caricatore automatico per bordi in strisce con magazzino
Kit sostituzione rapida vasca colla comprende il dispositivo per lo sgancio rapido e una doppia termoregolazione della vasca colla per la gestione di 2 diverse temperature di lavoro (es. per la gestione di colle poliuretaniche).
Dispositivo per il riscaldamento del bordo del pannello inserito nella macchina prima del gruppo incollaggio, riscalda i pannelli per far aderire al meglio la colla ottimizzando l’azione di bordatura. Il dispositivo è particolarmente utile nel caso di ambienti di lavoro e/o di stoccaggio dei pannelli freddi.
Gruppo Antiadesivizzante posizionato prima del gruppo rettificatore, impedisce l’adesione della colla sulle superfici inferiori e superiori del pannello, migliorandone la pulizia. Completo di due ugelli spruzzatori alimentati da un contenitore di liquido antiadesivizzante.
